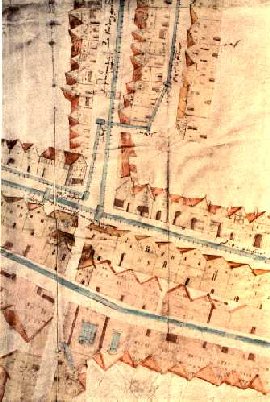

De bas en haut, on voit la rivière la Renelle, l'aqueduc de la source Gaalor avec un embranchement vers la fontaine de la Crosse, et l'aqueduc de la source Notre-Dame qui par vers le haut, vers la place de la Cathédrale.

On distingue bien tout au long des conduites, le toisé (1,94m) qui donne la mesure précise des différentes parties de canalisations. Les rectangles verts marquent les regards ou les chambres de puisage. On comprend combien ce plan a été précieux jusqu'au XIXème siècle.
